大型落球沖擊試驗機（非標訂做型）

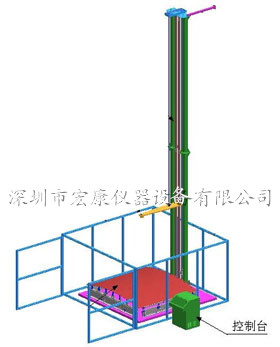

大型落球沖擊試驗機（非標訂做型）的兩側裝有防撞墊片、防護網，曲面支撐裝置（可拆卸），凹凸夾具一付，高１.５M框架半封閉式跌落工作空間，鋁合金透明有機玻璃外箱。
型號：HK-LQT-D
時間：2024-11-13
訪問量：5533
特色
參數
配件
一、設備用途：
本機適用于鏡片、塑膠、陶瓷、壓克力、玻璃纖維等材料沖擊之堅牢度,采用步進電機傳動鏈條帶動控制方式，將鋼球置于電磁吸盤下鋼球自動被吸上，按下跌落鍵，吸盤瞬間釋放鋼球，鋼球?qū)⒆髯杂陕潴w試驗，精準沖擊試件表面;跌落高度可在控制器上作上下調整，并設置好高度要求，可得知部品跌落高度，全自動控制。
二、設備技術參數：
|
產品型號： |
HK-LQT-D |
|||
|
1 |
落球高度調節范圍 |
30—6000mm |
||
|
2 |
高度測量分辨力 |
≤5mm |
||
|
3 |
高度控制準確度 |
±10mm |
||
|
4 |
跌落桿（帶刻度） |
圓桿帶刻度尺，注：高于3M后需換成二支圓棒組成 |
||
|
5 |
鋼球規格 |
重量 |
重量偏差 |
直徑 |
|
|
|
227g 508g 1040g 2260g |
±2g ±5g ±10g ±20g |
38.1mm 50mm 63.5mm 82.5mm |
|
|
|
|
|
|
|
6
|
樣品框裝置 |
兩側裝有防撞墊片、防護網，曲面支撐裝置（可拆卸），凹凸夾具一付， 高１.５M框架半封閉式跌落工作空間，鋁合金透明有機玻璃外箱 |
||
|
7 |
樣品框空間 |
2000*2000mm（10mm厚鋼板） |
||
|
8 |
控制方式 |
直流電磁控制 |
||
|
9 |
升降方式 |
自動升降（步進電機傳動鏈條帶動） |
||
|
10 |
功 能 |
紅外線自動對點 |
||
|
11 |
工作電源 |
AC220V/50HZ |
||
|
12 |
工作條件 |
溫度：常溫25℃ 濕度：45%-75% |
||
三、主要配置:
|
項目 |
品名 |
規格 |
產地及品牌 |
|
1 |
控制器 |
PLC觸模屏 |
昆侖 |
|
2 |
電磁鐵 |
訂制 |
|
|
3 |
繼電器 |
施耐德 |
|
|
4 |
編碼器 |
施耐德 |
|
|
5 |
凹凸夾具 |
按產品定制 |
宏康 |
|
6 |
鋼球 |
淬火鋼球 |
宏康 |
